6.2.2 Relación entre componente gráfico y datos alfanuméricos
Si la información de los Datos de Recintos viene de una declaración con parte gráfica, en la botonera superior izquierda aparecerán los iconos de la declaración gráfica y la pantalla de los Datos de Recintos tendrá acoplada la parte Gráfica y se mostrará dividida en 2 partes Alfanumérica (habitual) y Gráfica.
Existe la posibilidad de Desacoplar la parte gráfica en una ventana independiente, por medio del icono situado encima de la parte gráfica.
Para manejarse con la ventana gráfica independiente se utilizan los iconos habituales del extremo superior derecho de la ventana.
Funciones:
-Minimizar
-Ampliar
-Volver a acoplar a la parte Alfanumérica.
La Localización de los recintos del formulario de datos alfanuméricos y los del componente gráfico se realiza a través de la opción:

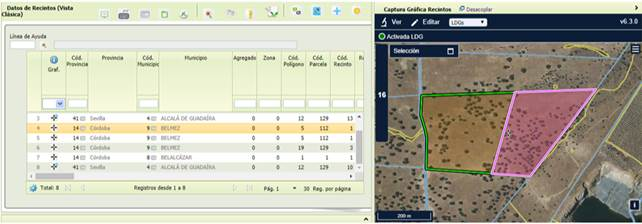

1.Centrar y seleccionar parcela agrícola en el componente gráfico: clicando los iconoque aparecen en el campo como columna a la izquierda de cada línea de declaración en el formulario alfanumérico, el componente gráfico centra la imagen en la parcela agrícola a la que pertenece la línea de declaración y la selecciona para su consulta; además se muestra el recinto SIGPAC de la línea de declaración resaltado en azul turquesa.
Ejemplo de centrar y seleccionar recinto en 2016 (izq.) o a partir de 2017 (der.)
* Nota: en caso de que la línea de declaración seleccionada no tenga representación gráfica (bien porque se trate de un recinto de pastos en común o de concentración parcelaria, bien porque no se haya cargado la caché del SigPac que contiene el gráfico del recinto seleccionado), el componente gráfico no podrá mostrar dicho recinto.
2.Identificación de solapes de Parcelas Agrícolas o LDG: en los casos que exista un solape en alguna parcela agrícola o Línea de Declaración, clicando los iconos del tipoen la columna del campo , el componente gráfico centra la parcela agrícola y la selecciona para su consulta. En 2016, además, para identificar si se trata de un Solape en la misma solicitud o un Solape en otra Solicitud, se mostrará una leyenda indicándolo al posicionarse encima del icono.
.
