El panel de herramientas se despliega al pulsar el menú Editar y sólo se muestra cuando se está editando el expediente, por lo que no aparecerá en perfiles consulta.
La lista con las capas de edición permite seleccionar la capa sobre la que actuarán las herramientas de edición y que se indicará en el nombre de la herramienta. Las capas de edición disponibles son:
1.LDGs: capa de líneas de declaración gráfica.
2.Corredores: capa de corredores y superficies para fauna.
Las herramientas se mostrarán en negro cuando puedan usarse y en gris cuando no sean de aplicación.
Son las siguientes, según los iconos que los representan y entre paréntesis se indica sus teclas rápidas:
·Salvar cambios (Alt + S): guarda las modificaciones realizadas y permitirá sincronizar con el formulario de datos alfanuméricos.
·Seleccionar LDG/s (S):permite marcar una o más LDG sobre las que posteriormente realizar una acción. La selección se mostrará resaltada en otro color. La selección puede ampliarse o reducirse usando la tecla de mayúsculas (ñ). El panel de selección mostrará información adicional de las LDG marcadas.
·Activar recinto/s de trabajo (A): carga la información de LDG asociadas a los recintos SIGPAC marcados. Hasta que no se active un recinto no se podrá usar para crear o modificar sus LDG. Los recintos SIGPAC activados se mostrarán resaltados con un borde verde y un relleno verde translúcido.
·Borrar geometría de LDGs (B):sirve para borrar la geometría de la LDG que se indique. Al borrar la geometría, en el panel de información de selección se muestra la superficie de la LDG con el texto N/D en rojo.
·Deshacer todos los cambios (Ctrl +ñ+ Z): rectifica todos los cambios realizados para volver a la situación inicial.
·Deshacer último cambio (Ctrl + Z): rectifica el último cambio realizado para volver a la situación anterior.
·Rehacer último cambio (Ctrl + Y): recupera el último cambio deshecho para volver a la situación posterior.
·Rehacer todos los cambios (Ctrl +ñ+ Y): recupera todos los cambios deshechos para volver a la situación final.
·Nueva LDG en recinto (N): crea una LDG en el espacio no ocupado por otras LDG de la misma solicitud para evitar la creación de solapes entre ellas. Esta es la herramienta más simple para crear LDG a partir de recintos SIGPAC.Si la LDG activa no tiene geometría, se asignará la obtenida con la herramienta. En caso contrario, se creará una nueva LDG y se indicará en la pantalla selección que no tiene parcela agrícola definida mediante el texto N/D.
·Dibuja nueva LDG (D):crea una LDG a partir de la geometría que se digitalice.Si la LDG activa no tiene geometría, se asignará la obtenida con la herramienta. En caso contrario se creará una nueva LDG y se indicará que no tiene parcela agrícola definida mediante el texto N/D.
·Modifica LDGs (M):sirve para alterar la superficie de una o más LDG, bien añadiendo o desplazando cualquiera de sus vértices (representados con círculos), bien eliminándolos pulsando sobre ellos. En el panel de mensajes se mostrará dinámicamente la superficie modificada. Para modificar un perímetro colindante a varias LDG, se pueden seleccionar dichas LDG de forma que se puedan mover de forma solidaria sus vértices comunes.
Ejemplo de modificación de 2 LDG por desplazamiento de un vértice común.

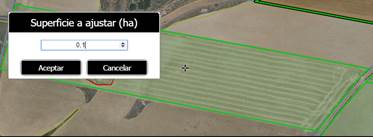

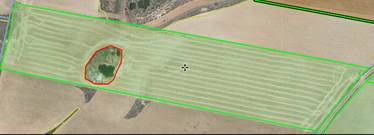

·Genera LDG y ajusta su superficie (J): permite crear una LDG nueva a partir de una superficie indicada numéricamente y de una línea digitalizada que corte el recinto o se corte a si misma. La digitalización termina cuando se hacen dos clics seguidos. Si la LDG activa no tiene geometría, se asignará la obtenida con la herramienta. Saldrá una pantalla para indicar la superficie que se quiere para esa LDG. Se da a Aceptar y la aplicación genera una geometría de la misma forma que se ha digitalizado con la herramienta y con la superficie que se ha indicado.

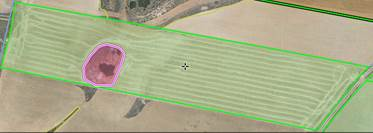

Ejemplo de generación de LDG y ajuste de superficie.
·Añade espacio libre a LDG seleccionada (ñ+ +): extiende la superficie de la LDG seleccionada anexando el espacio contiguo no ocupado por otras LDG de la misma solicitud.
·Añade trozo digitalizado a LDG seleccionada (+): amplíala superficie de la LDG seleccionada añadiendo la superficie del trozo limítrofe delimitado.
·Quita trozo digitalizado a LDG seleccionada (-):reduce las LDG seleccionadas eliminado la superficie del trozo delimitado.
·Ajusta superficie de LDG existente (X): modifica la geometría de la LDG marcada para ajustarla a la superficie indicada numéricamente. Debe haber espacio libre alrededor de la LDG para que pueda modificarse.
·Elimina solapes de LDGs marcadas (Alt + -): inspecciona la LDG marcada para eliminar todos los solapes con otras LDG limítrofes.
·Quita solape marcado a LDG seleccionada (ñ+ -): elimina los solapes de la LDG seleccionada con la LDG sobre la que se marque.
·Une LDGs a la seleccionada (U): facilita la fusión a la LDG seleccionada previamente de otras LDGs adyacentes.
Ejemplo de unión de 2 LDG.
·Segrega parte de una LDG (G):reduce las LDG seleccionadas previamente, eliminado la superficie del trozo delimitado y creando una nueva LDG con dicho trozo.
Ejemplo de segregación de una LDG (izq.) en dos (der.).
·Crea una LDG circular (C): permite crear una LDG nueva con una superficie circular digitalizando su centro y radio. La LDG se creará sobre el recinto SIGPAC donde se marque el 2º punto. En el panel de mensajes se mostrará dinámicamente la superficie definida. Si la LDG activa no tiene geometría, se asignará la obtenida con la herramienta.
Ejemplo de creación de una LDG circular sobre un recinto.
Ejemplo de creación de una LDG circular sobre varios recintos activados (izq.)
Al marcar el 2º punto sobre el recinto a la derecha, la LDG se crea sobre él (der.).
·Repara LDG: valida la geometría de la LDG indicada e intentar corregir posibles errores en la misma.
·Descarga LDGs: permite desactivar LDGs activadas previamente. Solo puede usarse cuando no hay cambios pendientes de guardar.
·Redondear sup. a 2 decimales (R): modifica la geometría de las LDGs seleccionadas de forma que su superficie se ajuste a 2 decimales, como múltiplo de 100 m2. Las LDG deben tener espacio libre dentro del recinto SIGPAC en alguno de sus lados para poder realizar el ajuste.
·Copiar geometría a LDG activa: Se tienen tres opciones
Por ejemplo, si cargamos un WKT mediante la herramienta y seleccionamos la LDG en la que se encuentra:
Seleccionamos la herramienta de Copiar geometría a LDG activa y, en el selector de capas que se muestra, seleccionamos la capa WKT:
Pinchando con el cursor encima de la geometría del WKT, nos dará opción a realizar las tres acciones:
·Mover LDG: permite seleccionar una LDG y moverla dentro del recinto sin generar solapes con otras LDGs del mismo recinto.
·Crear corredor interno: permite generar en una LDG un corredor interno en la capa corredores. Se hará clic en la LDG que se quiere hacer un corredor y mostrará una pantalla en la que indicar la distancia entre la LDG y el corredor:
Al aceptar se crea el corredor.

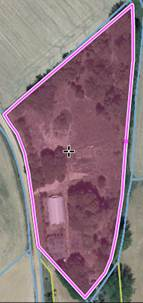

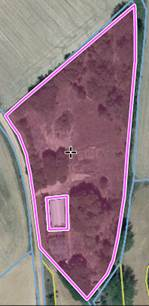

·Crear superficie de fauna: solo está activa con la capa de Corredores. Permite delimitar una superficie de fauna dentro de una LDG que deberá indicarse previamente. Como resultado se mostrará la superficie de fauna con un relleno de bandas horizontales amarillas
: Se tienen tres opciones
: permite generar en una LDG un corredor interno en la capa corredores. Se hará clic en la LDG que se quiere hacer un corredor y mostrará una pantalla en la que indicar la distancia entre la LDG y el corredor:
